局部变量表基本存储单元是 Slot
32 位以内类型占用一个 Slot；64 位类型（long、double）占用两个连续 Slot (大件货占两格，小件占一格；byte/short/char/boolean 都先"加宽"成 int 再存)
JVM 为每个 Slot 分配访问索引
实例方法调用时，this 存放在 index 0 的 Slot 处
静态方法中不能引用 this，因为 this 不存在于静态方法的局部变量表中
栈帧中槽位可以重用，过了作用域的局部变量槽位会被后续新变量复用，节省资源

2.4.2 操作数栈 `Operand Stack`

工位上的"草稿纸"

后进先出
方法执行过程中，根据字节码指令入栈/出栈 ,字节码会一步一步计算。

计算a+b 的过程 =  a  b  a+b  拆分成三步
把a 先入栈
把b 先入栈
把a 和 b 出栈，计算a+b 的结果，再入栈

用于保存计算过程的中间结果，是 JVM 执行引擎的工作区
方法刚开始时操作数栈为空
最大深度在编译期确定，保存在 Code 属性的 max_stack [最多能摞多高，编译时就定死了]
32 位类型占一个栈单位深度，64 位类型占两个
只能通过入栈和出栈访问，不能通过索引访问
方法有返回值时，返回值被压入当前栈帧的操作数栈，并更新 PC 寄存器[方法干完活，把结果往纸上一放，让调用方接着用]
数据类型必须与字节码指令严格匹配

栈顶缓存（Top-of-stack-Cashing）：

HotSpot 的小聪明：最上面那张纸直接捏在手里（CPU 寄存器），不用每次都弯腰去桌上拿，快很多

HotSpot 将栈顶元素缓存在物理 CPU 寄存器中，降低对内存的读/写次数，提升执行效率。

2.4.3 动态链接（指向运行时常量池的方法引用）查"通讯录"

字节码里调用方法时，写的其实不是真实地址，而是一个名字（符号引用），像只写了"张三"没写他家门牌号。运行时得查通讯录（运行时常量池）才能找到真地址。

JVM 方法调用相关概念：

静态：编译器一看就知道是哪个方法（比如私有方法、静态方法），直接把门牌号写好，不用查

静态链接：目标方法在编译期可知且运行期不变，将符号引用转为直接引用

动态：多态调用——animal.eat()，到底执行猫的 eat 还是狗的 eat，运行期才知道，只能现场查

动态链接：目标方法在运行期才能确定，转换过程具有动态性

虚方法和非虚方法：

非虚方法：不用查通讯录的：静态、私有、final 方法、构造器、父类方法（super.xxx）

其他方法为虚方法：JVM 为多态准备的一张"方法名 → 真实地址"的速查表。类加载时建好，多态调用直接翻表，比一个个比对快
虚方法表：

为了提高动态分派性能，JVM 在类的方法区建立虚方法表（virtual method table）
表中存放各个方法的实际入口，非虚方法不会出现
类加载的连接阶段创建并初始化虚方法表

2.4.4 方法返回地址

用来存放调用该方法的 PC 寄存器的值 =工位上的"便签条"。

正常完成出口：执行引擎遇到方法返回字节码指令，如 ireturn、lreturn、freturn、dreturn、areturn、return ，即干完活（遇到 ireturn/return），按便签条回调用处，工位拆除
异常完成出口：方法内异常未被处理，通过异常表确定返回地址；不会给上层调用者产生返回值,直接拆工位把异常甩给上层

本质上，方法退出就是当前栈帧出栈。

2.4.5 其他附加信息

栈帧还允许携带与 JVM 实现相关的附加信息，例如调试信息，取决于具体虚拟机实现。

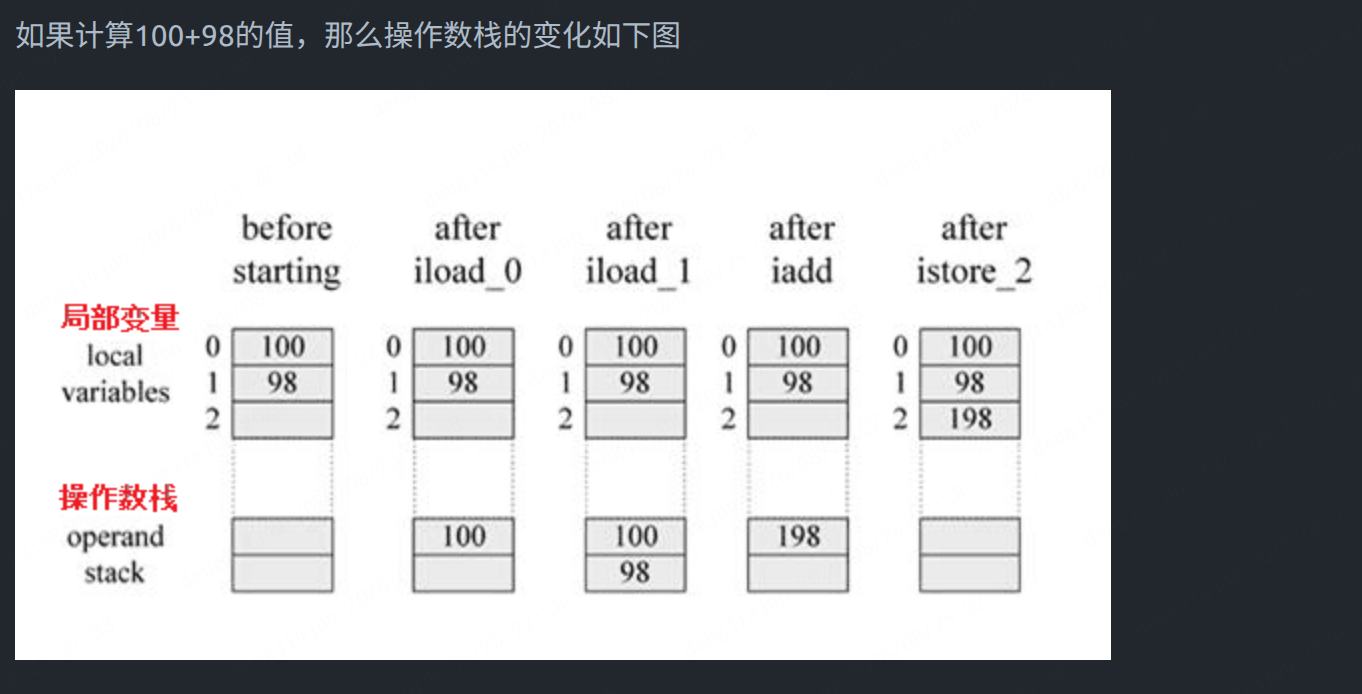

2.5 虚拟机栈的运行示例

在工位执行一次完整的方法调用

private static int add(int a, int b) {
    int c = 0;
    c = a + b;
    return c;
}

public static void main(String[] args) {
    add(100,98)
}

查看bytecode

 //方法被调用时，参数从局部变量表的 index 0 开始，按声明顺序连续存放。JVM 规范不关心你的 Java 代码长什么样，只约定"槽位编号 → 参数"的映射规则

 // 当前方法 开工前 已经决定了 a 和 b 要放到 0 和 1 号格，0 和1 号格被占用后，局部变量 c 要放到 2 号格
  @groovyx.ast.bytecode.Bytecode
  public static int add(int a,int b) {

    iconst_0 //把int const 0入栈，草稿纸上写个0

    istore 2 //弹出栈顶int，存入槽格 slot 2， 将纸上的0 存入到 2号槽格

    iload 0  //把 0号格 的 a 抄到纸上

    iload 1 //把 1号格 的 b 抄到纸上

    iadd  // 两张纸合并,纸上变成a+b 弹出栈顶两个int，相加，结果压栈

    istore 2 // 把结果 存入槽格 slot 2

    iload 2 // 再从2号格从结果拿出来放纸上 重新 压栈

    ireturn //返回栈顶int ,结束方法带着纸上这个数走人（回调用处），工位拆除
  }

2.6 栈异常

固定大小栈：线程请求栈容量超过最大值，抛出 StackOverflowError
动态扩展栈：无法申请到足够内存或无法创建新线程的栈时，抛出 OutOfMemoryError
可通过参数 -Xss 设置线程最大栈空间，栈大小直接决定函数调用的最大深度

三、本地方法栈

3.1 本地方法接口

Native Method 是 Java 调用非 Java 代码的接口，例如 Unsafe 类就有很多本地方法。

使用本地方法的原因：

与 Java 环境外交互
与操作系统交互
Sun 的解释器是 C 实现的，jre 大部分用 Java 实现，也通过本地方法与外界交互

3.2 本地方法栈（Native Method Stack）

用于管理本地方法的调用，线程私有
允许固定或动态扩展大小；同样可能抛出 StackOverflowError / OutOfMemoryError
本地方法使用 C 语言实现
Native Method Stack 中登记 native 方法，Execution Engine 执行时加载本地方法库
本地方法可以通过本地方法接口访问虚拟机内部运行时数据区，甚至使用本地处理器寄存器，从本地内存堆中分配任意数量内存
JVM 规范未强制 JVM 支持本地方法
在 Hotspot JVM 中，本地方法栈和虚拟机栈合二为一

栈是运行时的单位，堆是存储的单位。栈解决程序如何执行，堆解决数据怎么放、放在哪。

四、堆内存

4.1 内存划分

Java 堆是 JVM 管理的内存中最大的一块，被所有线程共享，存放对象实例。

为了高效 GC，堆内存逻辑上划分为三块：

Heap
 PSYoungGen      total 416256K, used 218590K [0x0000000672900000, 0x000000068f400000, 0x00000007c0000000)
  eden space 373760K, 58% used [0x0000000672900000,0x000000067fe77948,0x0000000689600000)
  from space 42496K, 0% used [0x000000068bf80000,0x000000068bf80000,0x000000068e900000)
  to   space 42496K, 0% used [0x0000000689600000,0x0000000689600000,0x000000068bf80000)
 ParOldGen       total 660992K, used 19158K [0x00000003d7a00000, 0x00000003fff80000, 0x0000000672900000)
  object space 660992K, 2% used [0x00000003d7a00000,0x00000003d8cb5b80,0x00000003fff80000)
 Metaspace       used 39085K, capacity 41396K, committed 41728K, reserved 1085440K
  class space    used 5346K, capacity 5772K, committed 5888K, reserved 1048576K

年轻代 PSYoungGen：新对象和未达到一定年龄的对象
老年代 ParOldGen：长时间使用的对象，空间应比年轻代更大
元空间 Metaspace（JDK 1.8 之前叫永久代）：JDK 1.8 之前占用 JVM 内存，之后直接使用物理内存

Java 堆物理上可以不连续，逻辑上连续即可。主流虚拟机堆大小可扩展，通过 -Xmx 和 -Xms 控制，无法扩展时抛出 OutOfMemoryError。

年轻代（PSYoungGen）：

所有新对象创建的地方
分为 Eden Memory 和两个 Survivor Memory（ from/to 或 s0/s1），默认比例 8:1:1
Eden 空间被填满时执行 Minor GC，幸存对象移动到 Survivor
每次 Minor GC 后，一个 Survivor 空间总是空的
经过多轮 GC 后存活的对象移动到老年代

老年代（Old Generation）：

包含经过多轮 Minor GC 后仍存活的对象
老年代满时执行 Major GC，通常耗时更长
大对象直接进入老年代，避免 Eden 区和 Survivor 区的大量内存拷贝

元空间：

JDK 8 之前是永久代，JDK 8 及以后是元空间
是 JVM 规范中方法区的实现
方法区有别名 Non-Heap（非堆），与 Java 堆区分

4.2 设置堆内存大小和 OOM

-Xms：堆的起始内存，等价于 -XX:InitialHeapSize
-Xmx：堆的最大内存，等价于 -XX:MaxHeapSize
堆内存超过 -Xmx 时抛出 OutOfMemoryError
通常将 -Xms 和 -Xmx 设为相同值，避免 GC 后重新分隔计算堆大小
默认初始堆内存：电脑内存大小 / 64
默认最大堆内存：电脑内存大小 / 4

可通过代码获取设置值：

public static void main(String[] args) {

  // 返回 JVM 堆大小
  long initalMemory = Runtime.getRuntime().totalMemory() / 1024 /1024;
  // 返回 JVM 堆的最大内存
  long maxMemory = Runtime.getRuntime().maxMemory() / 1024 /1024;

  System.out.println("-Xms : " + initalMemory + "M");
  System.out.println("-Xmx : " + maxMemory + "M");

  System.out.println("系统内存大小：" + initalMemory * 64 / 1024 + "G");
  System.out.println("系统内存大小：" + maxMemory * 4 / 1024 + "G");
}

查看 JVM 堆内存分配：

默认不配置时，JVM 根据默认值配置当前内存大小
默认新生代和老年代比例 1:2，可通过 -XX:NewRatio 配置
新生代 Eden : From Survivor : To Survivor 默认 8:1:1，可通过 -XX:SurvivorRatio 配置
JDK 7 开启 -XX:+UseAdaptiveSizePolicy 后，JVM 会动态调整堆区域大小和晋升年龄；JDK 8 默认开启，不要随意关闭
每次 GC 后重新计算 Eden、From Survivor、To Survivor 大小，依据是 GC 时间、吞吐量、内存占用量

命令行查看：

java -XX:+PrintFlagsFinal -version | grep HeapSize
    uintx ErgoHeapSizeLimit                         = 0                                   {product}
    uintx HeapSizePerGCThread                       = 87241520                            {product}
    uintx InitialHeapSize                          := 134217728                           {product}
    uintx LargePageHeapSizeThreshold                = 134217728                           {product}
    uintx MaxHeapSize                              := 2147483648                          {product}
java version "1.8.0_211"
Java(TM) SE Runtime Environment (build 1.8.0_211-b12)
Java HotSpot(TM) 64-Bit Server VM (build 25.211-b12, mixed mode)

jmap -heap 进程号

4.3 对象在堆中的生命周期

堆分为新生代和老年代，新生代分为 Eden 区、From Survivor、To Survivor
新对象优先分配到 Eden 区，JVM 定义对象年轻计数器（-XX:MaxTenuringThreshold）
Eden 空间不足时执行 Minor GC，存活对象转移到 Survivor，年龄 +1
Survivor 中每经历一次 Minor GC，年龄 +1
超过 -XX:PetenureSizeThreshold 的对象直接分配到老年代

4.4 对象的分配过程

new 的对象先放在伊甸园区
伊甸园满时，触发 Minor GC，销毁不再被引用的对象，再加载新对象
伊甸园剩余对象移动到幸存者 0 区
再次触发 GC 时，上次幸存对象如果在 0 区没被回收，就放到幸存者 1 区
再次 GC 后重新放回幸存者 0 区，接着再去幸存者 1 区
默认 15 次回收标记后进入养老区
养老区内存不足时触发 Major GC
若 Major GC 后仍无法保存对象，产生 OOM 异常

4.5 GC 垃圾回收简介

Minor GC / Young GC：新生代垃圾收集
Major GC / Old GC：老年代垃圾收集，目前只有 CMS GC 会单独收集老年代
Mixed GC：收集整个新生代和部分老年代，目前只有 G1 GC
Full GC：收集整个 Java 堆和方法区

4.6 TLAB

什么是 TLAB（Thread Local Allocation Buffer）：

从内存分配角度，对 Eden 区域继续划分，JVM 为每个线程分配私有缓存区域
避免多线程分配内存时的线程安全问题，提升分配吞吐量
OpenJDK 衍生 JVM 大都提供 TLAB

为什么需要 TLAB：

堆区线程共享，并发环境下从堆划分内存是不安全的
避免多个线程操作同一地址，减少加锁影响

参数设置：

可以通过 -XX:UseTLAB 设置是否开启
默认 TLAB 只占 Eden 空间的 1%，可通过 -XX:TLABWasteTargetPercent 设置
TLAB 分配失败时，JVM 会通过加锁机制直接在 Eden 空间分配

4.7 堆是分配对象存储的唯一选择吗

随着 JIT 编译期发展和逃逸分析技术成熟，栈上分配、标量替换等优化会使对象不一定都分配到堆上。

逃逸分析（Escape Analysis）：

分析对象动态作用域
对象只在方法内部使用，则认为没有发生逃逸
对象被外部方法引用，则发生逃逸

例如：

public static StringBuffer craeteStringBuffer(String s1, String s2) {
   StringBuffer sb = new StringBuffer();
   sb.append(s1);
   sb.append(s2);
   return sb;
}

这里 sb 返回后可能被外部改变，发生了方法逃逸。

不逃逸的写法：

public static String createStringBuffer(String s1, String s2) {
   StringBuffer sb = new StringBuffer();
   sb.append(s1);
   sb.append(s2);
   return sb.toString();
}

参数设置：

JDK 6u23 之后 HotSpot 默认开启逃逸分析
较早版本可用 -XX:+DoEscapeAnalysis 显式开启

逃逸分析可做的优化：

栈上分配：将堆分配转化为栈分配
同步省略（锁消除）：如果对象只能被一个线程访问，取消同步
标量替换：对象部分或全部不存储在内存，而存储在 CPU 寄存器

同步省略示例：

public void keep() {
  Object keeper = new Object();
  synchronized(keeper) {
    System.out.println(keeper);
  }
}

JIT 编译后会优化为：

public void keep() {
  Object keeper = new Object();
  System.out.println(keeper);
}

标量替换：

标量：无法再分解的数据，如 Java 原始数据类型
聚合量：可以分解的数据，如 Java 对象
JIT 阶段如果对象不会被外部访问且可分解，则不创建对象，改为用成员变量替代

public static void main(String[] args) {
   alloc();
}

private static void alloc() {
   Point point = new Point(1,2);
   System.out.println("point.x=" + point.x + "; point.y=" + point.y);
}

class Point {
    private int x;
    private int y;
}

可能被优化为：

private static void alloc() {
   int x = 1;
   int y = 2;
   System.out.println("point.x=" + x + "; point.y=" + y);
}

总结：

逃逸分析可以配合标量替换、栈上分配、锁消除，但逃逸分析本身也耗时。如果分析后没有对象不逃逸，分析过程就浪费了。该技术并不十分成熟，但仍是 JIT 优化的重要手段。

五、方法区

方法区与 Java 堆一样，是所有线程共享的内存区域
JVM 规范把方法区描述为堆的逻辑部分，但别名是 Non-Heap（非堆）
运行时常量池是方法区的一部分
常量池存放编译期生成的字面量和符号引用；运行期间也可能加入新常量，如 String.intern()
常量池无法申请到内存时抛出 OutOfMemoryError
方法区大小可选择固定或可扩展；类太多导致方法区溢出也会抛内存溢出错误
JVM 关闭后方法区即被释放

5.1 解惑

方法区（method area） 是 JVM 规范中的概念，用于存储类信息、常量池、静态变量、JIT 编译后的代码等
永久代（PermGen） 是 Hotspot 虚拟机特有概念，Java 8 被元空间取代
永久代和元空间都是方法区的落地实现
永久代物理上是堆的一部分，与新生代、老年代地址连续，受 GC 管理；元空间存在于本地内存（堆外内存），不受 GC 管理
Java 7 用 -XX:PermSize 和 -XX:MaxPermSize 设置永久代；Java 8 后用 -XX:MetaspaceSize 和 -XX:MaxMetaspaceSize
存储内容不同：元空间存储类的元信息，静态变量和常量池等并入堆中
方法区内存无法满足分配请求时抛出 OutOfMemoryError
方法区在逻辑上是堆的一部分，目前实际上与 Java 堆分开

Java 8 之后的变化：

移除永久代，替换为元空间
class metadata 转移到 native memory
interned Strings 和 class static variables 转移到 Java heap
永久代参数变为元空间参数

5.2 设置方法区内存的大小

JDK 8 及以后：

-XX:MetaspaceSize：初始元空间大小
-XX:MaxMetaspaceSize：最大元空间大小
Windows 下默认 -XX:MetaspaceSize 是 21M，-XX:MaxMetaspacaSize 是 -1（不限制）
不指定大小时，虚拟机会耗尽所有可用系统内存；元数据溢出抛 OutOfMemoryError:Metaspace
默认 64 位服务器端 JVM 的 -XX:MetaspaceSize 为 20.75MB，触及后可能触发 Full GC 并卸载无用类，高水位线会重置
为避免频繁 GC，建议将 -XX:MetaspaceSize 设置为相对较高的值

5.3 方法区内部结构

存储：类型信息、常量、静态变量、即时编译器编译后的代码缓存等。

类型信息：

类型完整有效名称（包名.类名）
类型直接父类的完整有效名
类型修饰符（public、abstract、final 等）
类型直接接口的有序列表

域（Field）信息：

域名称、域类型、域修饰符（public、private、protected、static、final、volatile、transient 等）
保存顺序

方法（Method）信息：

方法名称
返回类型
参数数量、类型
修饰符（public、private、protected、static、final、synchronized、native、abstract 等）
字节码、操作数栈、局部变量表及大小（abstract 和 native 方法除外）
异常表（abstract 和 native 方法除外）

5.4 运行时常量池

常量池：

Class 文件中的常量池表（Constant Pool Table），包含字面量和对类型、域和方法的符号引用
字节码需要数据支持，大块数据不能直接存到字节码里，所以存到常量池
常量池可以看作一张表，虚拟机指令根据它找到类名、方法名、参数类型、字面量等

运行时常量池：

在类加载后创建，是方法区的一部分
JVM 为每个已加载类型维护一个常量池，通过索引访问
包含编译期明确的数值字面量，也包含运行期解析后的方法或字段引用
具有动态性，运行期间也可以将新常量放入池中，如 String.intern()
构造运行时常量池内存超过方法区最大值时，抛出 OutOfMemoryError

5.5 方法区在 JDK6、7、8 中的演进细节

只有 HotSpot 才有永久代概念。

jdk1.6 及之前：有永久代，静态变量存放在永久代上；方法区由永久代实现
jdk1.7：有永久代，但已逐步"去永久代"，字符串常量池、静态变量移除，保存在堆中；方法区由永久代（类型信息、字段、方法、常量）和堆（字符串常量池、静态变量）共同实现
jdk1.8 及之后：取消永久代，类型信息、字段、方法、常量保存在本地内存的元空间；字符串常量池、静态变量仍在堆中；方法区由元空间和堆共同实现

字符串常量池与永久代在不同 JDK 版本中的位置：

JDK 版本	是否有永久代，字符串常量池放在哪里？	方法区逻辑上规范，由哪些实际的部分实现的？
jdk1.6 及之前	有永久代，运行时常量池（包括字符串常量池），静态变量存放在永久代上	方法区在 HotSpot 中由永久代实现，以至于这个时期说方法区就是指永久代
jdk1.7	有永久代，但已逐步"去永久代"，字符串常量池、静态变量移除，保存在堆中	方法区在 HotSpot 中由永久代（类型信息、字段、方法、常量）和堆（字符串常量池、静态变量）共同实现
jdk1.8 及之后	取消永久代，类型信息、字段、方法、常量保存在本地内存的元空间，但字符串常量池、静态变量仍在堆中	方法区在 HotSpot 中由本地内存的元空间（类型信息、字段、方法、常量）和堆（字符串常量池、静态变量）共同实现

移除永久代原因：

永久代空间大小难以确定，动态加载类过多时容易产生 Perm 区 OOM
元空间不在虚拟机中，而是使用本地内存，默认大小仅受本地内存限制
对永久代进行调优较困难

参考：http://openjdk.java.net/jeps/122

5.6 方法区的垃圾回收

方法区垃圾收集主要回收两部分：常量池中废弃的常量和不再使用的类型。

常量池中的常量分为字面量和符号引用：

类和接口的全限定名
字段的名称和描述符
方法的名称和描述符

HotSpot 对常量池的回收策略：只要常量池中常量没有被任何地方引用，就可以被回收。

判定类型为"不再被使用的类"，需同时满足三个条件：

该类所有实例都已被回收，Java 堆中不存在该类及任何派生子类的实例
加载该类的类加载器已被回收
该类对应的 java.lang.Class 对象没有在任何地方被引用，无法通过反射访问该类方法

HotSpot 提供 -Xnoclassgc 参数控制是否回收类，可用 -verbose:class、-XX:+TraceClassLoading、-XX:+TraceClassUnLoading 查看类加载/卸载信息。

在大量使用反射、动态代理、CGLib、动态生成 JSP、OSGi 等频繁自定义 ClassLoader 的场景，需要类卸载功能以避免永久代/元空间溢出。

参考与感谢

作者：海星
来源于：JavaKeeper
主要参考资料：《深入理解 Java 虚拟机第三版》、宋红康老师的 JVM 教程、Oracle JVM 规范文档、部分博客链接
